Прямая и обратная полярность аккумулятора: как определить

Поверните аккумулятор клеммами к себе: плюс слева — прямая полярность, справа — обратная. Сверьте знаки «+» и «−» на корпусе. Проверка занимает несколько секунд; если выбрать другой тип, штатные провода могут не дотянуться.

Как определить полярность за 10 секунд

Найдите знаки «+» и «−» на корпусе и разверните АКБ клеммами к себе. Красный колпачок служит подсказкой, но его могли снять или переставить.

Положение клемм при взгляде со стороны выводов	Полярность	Частые обозначения
Плюс слева, минус справа	Прямая	1, direct, «+ −»
Минус слева, плюс справа	Обратная	0, reverse, «− +»

С торца или со стороны стенки без клемм легко перепутать стороны. Если батарея уже стоит в машине, проверьте знаки на выводах и проследите, куда приходят провода.

При сравнении старой и новой батарей разверните обе клеммами к себе. Положение плюса относительно водителя или пассажира ничего не говорит о полярности: в разных моделях АКБ стоит по-разному.

Что означают 0, 1, R и L

В распространённой маркировке 0 соответствует обратной полярности, а 1 — прямой. В каталоге MEGAWATT этим вариантам соответствуют reverse и direct. Например, Кайнар 6СТ-60 R (0) имеет обратную полярность, а Кайнар 6СТ-60 L (1) — прямую.

В японской маркировке JIS встречаются коды 55D23L и 80D26L. В этой системе L означает обратную полярность, R — прямую. Это правило относится именно к JIS: в другой маркировке буквы могут значить другое. Начальные 55 или 80 обозначают класс производительности батареи, а не ёмкость в ампер-часах. Ёмкость указывают отдельно, например 45 или 60 А·ч.

R в JIS-коде означает прямую полярность, а reverse в карточке товара — обратную. Перед покупкой сверьте расположение плюса, размеры корпуса, ёмкость, пусковой ток и тип клемм.

Европа и Азия: есть ли правило

В европейских, японских и корейских автомобилях часто встречается обратная полярность; в старых советских и российских моделях чаще бывает прямая. Это лишь ориентир. Проверьте конкретную комплектацию и батарею, которая установлена сейчас.

Площадку, корпус и длину проводов производитель рассчитывает под конкретную модель. Поэтому происхождение машины не заменяет проверку её аккумулятора.

На одной модели полярность может отличаться из-за года выпуска, двигателя или комплектации. Особенно внимательно сравните батареи, если автомобиль привезён из другого региона или предыдущий владелец уже менял проводку. Старая АКБ в этом случае показывает, что установлено сейчас, но не всегда подтверждает заводской вариант.

Подберите АКБ по автомобилю на странице подбора, затем сравните результат со старой батареей. Если провода уже меняли или стоит нестандартный аккумулятор, сообщите об этом при подборе: каталог показывает штатную комплектацию.

Почему провода могут не дотянуться

Провода в моторном отсеке проложены по своему маршруту и имеют ограниченную длину. При другой полярности выводы окажутся не там, где их ждут клеммы. Не разворачивайте батарею и не натягивайте кабель: корпус может не закрепиться, а зажим будет ослабевать.

Сверьте размеры корпуса, высоту и диаметр выводов, а также крепёжный бортик. У некоторых азиатских корпусов клеммы тоньше стандартных европейских. Если зажим не подходит или батарея болтается на площадке, правильная полярность не спасёт от плохого контакта.

Измеряйте корпус по его основанию и отдельно учитывайте выступающие клеммы. Сверьте, где находится крепёжный выступ и как к нему подходит прижимная планка. Если батарея шире или выше штатной, она может упираться в корпус машины или капот. Не подрезайте крепление и не оставляйте АКБ незакреплённой ради того, чтобы провода дотянулись.

Перед покупкой сверьте параметры:

1. Сфотографируйте маркировку старой АКБ и расположение её клемм.
2. Измерьте длину, ширину и высоту корпуса, включая выступающие выводы.
3. Проверьте ёмкость и пусковой ток по наклейке или руководству автомобиля.
4. Уточните тип клемм и способ крепления батареи.
5. Сравните новый аккумулятор со старым, повернув оба клеммами к себе.

В каталоге есть Кайнар 60 А·ч с прямой полярностью и такая же модель с обратной. Ёмкость и пусковой ток совпадают, а плюс расположен с разных сторон. Одних ампер-часов для выбора недостаточно.

Что будет, если перепутать полярность

Не подключайте батарею с перепутанными клеммами, даже если она встала на площадку. Ошибка может вызвать короткое замыкание и повредить главный предохранитель, диодный мост генератора, электронные блоки или магнитолу. Провода и клеммы нагреваются, при соединении может возникнуть сильная искра.

Предохранители не гарантируют защиту всей электроники. Если при подключении появилась сильная искра, дым, запах горелой изоляции или частые щелчки реле, остановитесь. Не запускайте двигатель; отключите батарею, только если это безопасно.

При снятии сначала отсоединяют минус, затем плюс. При установке порядок обратный: сначала плюс, потом минус. Так меньше риск замкнуть плюсовую клемму инструментом на кузов. В MEGAWATT можно заказать замену аккумулятора с выездом по Алматы.

Как выбрать батарею, кроме полярности

Кроме полярности, сверьте ёмкость и пусковой ток с требованиями автомобиля. Большой корпус может не поместиться, а недостаточный пусковой ток затруднит холодный запуск. Для многих машин со старт-стопом нужны EFB или AGM; тип батареи выбирают по требованиям производителя.

Сравните корпус, зажимы и крепление со старой АКБ. Переходник между тонкой и толстой клеммой может сидеть неплотно. Такой контакт греется; при запуске слышны щелчки, а свет приборов тускнеет. Планка должна удерживать корпус, не давя на крышку.

Если в машине уже стоит EFB или AGM, при замене сохраняют эту технологию, если производитель не разрешает другой вариант. Тип батареи влияет на зарядку, поэтому одной одинаковой ёмкости недостаточно. На наклейке найдите обозначение типа, а не только цифры Ah и A. Перед покупкой сопоставьте его с данными по конкретной машине.

Если маркировка стёрлась, приезжайте на бесплатную экспресс-диагностику АКБ и генератора: она занимает пять минут. Модели можно сравнить в каталоге аккумуляторов, а о подборе и услугах центра рассказано отдельно. Цена указана на странице товара.

Если аккумулятор уже поставили неправильно

Если обнаружили несовпадение до подключения, просто снимите АКБ и подберите другую. Если клеммы уже подключены, выключите зажигание и не запускайте двигатель. При дыме, сильном нагреве или запахе гари отойдите от машины. Не трогайте горячие детали и не пытайтесь натянуть провода до клемм.

Если зажимы ещё не подключены, не пробуйте приложить их к противоположным выводам даже на секунду. Когда клеммы уже стоят, не снимайте их одновременно: металлический инструмент может замкнуть плюс на кузов. Действуйте только если возле батареи нет дыма, сильного нагрева и повреждённых проводов.

После переполюсовки проверьте силовые цепи, генератор и ошибки электронных блоков: одной замены предохранителя может быть мало. Если двигатель запускали, сообщите диагносту, как долго батарея была подключена и что произошло.

При установке зажимы должны совпасть со знаками на выводах: плюс к плюсу, минус к минусу. Если проводка выглядит нестандартно, ориентируйтесь на маркировку, а не на цвет изоленты или прежнее положение батареи.

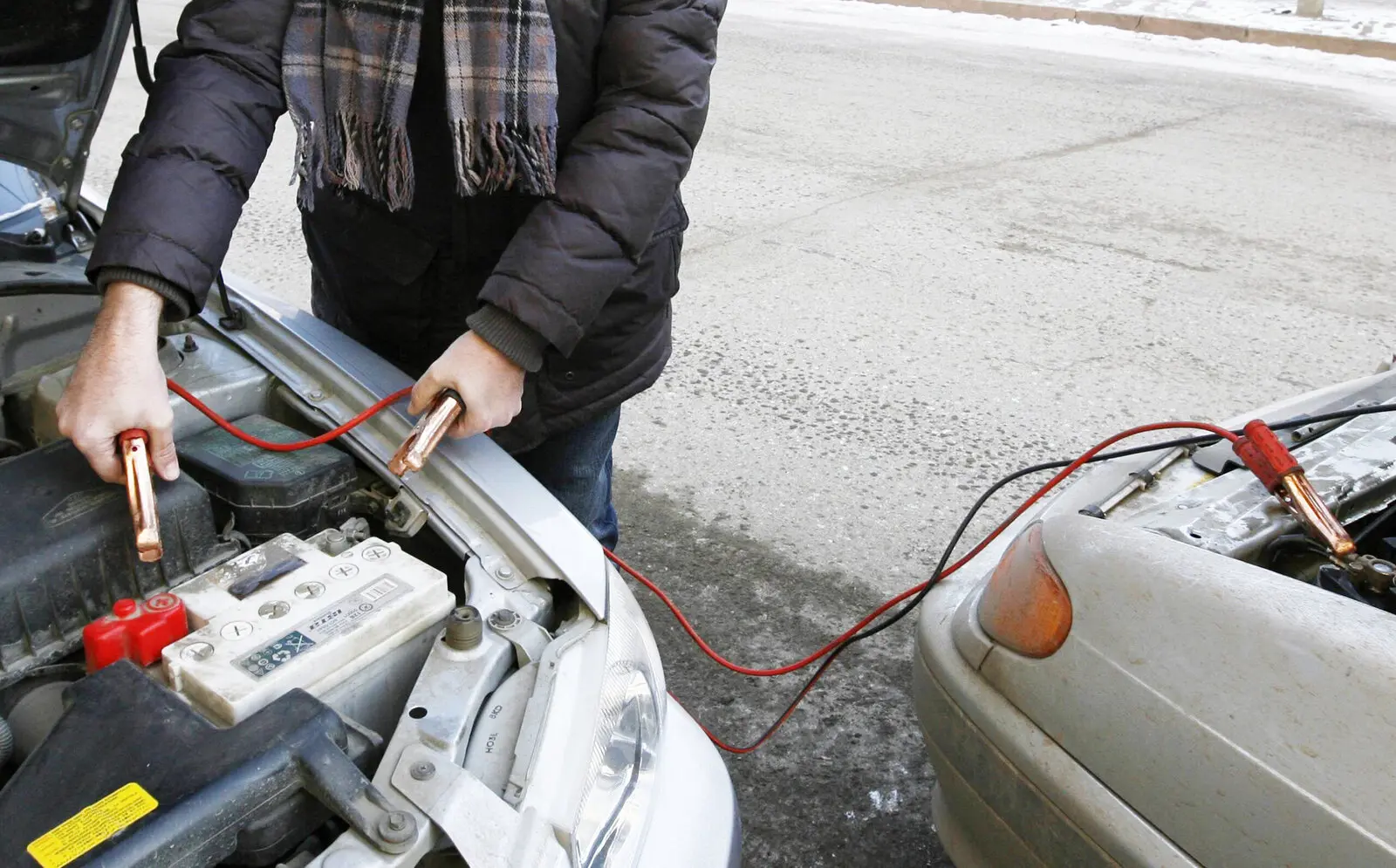

Водитель соединяет аккумуляторы автомобилей пусковыми проводами. Фото: rusdtp.ru

Как безопасно сверить клеммы перед установкой

Сравните батареи, пока старая ещё стоит на машине. Сфотографируйте маркировку и клеммы сверху, затем разверните новую АКБ так же и поставьте рядом. На снимке под углом стороны легко перепутать, поэтому смотрите на корпус, а не определяйте плюс по фотографии.

На автомобиле плюс часто закрыт красным колпачком, а минус соединён с кузовом. Это подсказки; решают знаки на выводах. Если они загрязнились, вытрите корпус сухой тканью и не касайтесь обоих выводов металлическим инструментом.

Не проверяйте полярность искрой. На мультиметре выберите постоянное напряжение: красный щуп на плюсе и чёрный на минусе дадут положительное значение; при обратном подключении перед цифрой появится минус. Щупы не должны одновременно касаться обоих выводов.

После установки проверьте, что АКБ закреплена и не касается капота. Провода не должны натягиваться или резко перегибаться у наконечников. Затяните зажимы так, чтобы они не проворачивались рукой, не пережимая клеммы.

Осмотрите место установки ещё раз: под батареей не должно остаться инструмента или посторонних предметов. Проверьте, что защитные крышки закрывают клеммы, если они предусмотрены конструкцией. Когда всё подключено, не оставляйте проводку в натянутом положении и не прижимайте её крышкой корпуса.

Проверьте ещё раз, что красный плюсовой провод пришёл на вывод со знаком «+», а масса — на «−». Если на машине есть отдельные точки для запуска, они нужны для подключения пускового устройства и не меняют расположение клемм самой АКБ. Зарядное устройство подключают по тем же знакам: сначала зажимы к батарее, затем прибор к сети.

После установки новой АКБ

Если машина не заводится, проверьте зажимы и соединение минусового провода с кузовом. Щелчки стартера и тусклая приборная панель часто указывают на слабый заряд или плохой контакт. Не меняйте клеммы местами: при правильной полярности провода подходят без натяжения.

Если стартер крутит медленно, а клеммы закреплены, измерьте заряд АКБ и проверьте работу генератора. Если двигатель запускается, но на панели остаётся индикатор аккумулятора, не считайте проблему решённой: этот индикатор обычно связан с системой зарядки. Экспресс-диагностика покажет, разряжена ли батарея или причина в генераторе и контактах.

После замены могут сброситься настройки часов или мультимедиа. Это зависит от машины и не говорит о неправильной полярности. Если появились сообщения об ошибках, запишите их до сброса и сообщите при диагностике.

В некоторых моделях батарея стоит в багажнике, под сиденьем или в отдельном боксе. Под капотом для запуска могут быть предусмотрены отдельные точки. При подключении пускового устройства используйте их, а не случайный болт.

При зарядке красный зажим подключают к плюсу, чёрный — к минусу, затем включают прибор в сеть. Перед снятием зажимов зарядное устройство выключают. Обслуживаемую свинцово-кислотную батарею заряжают в проветриваемом помещении.

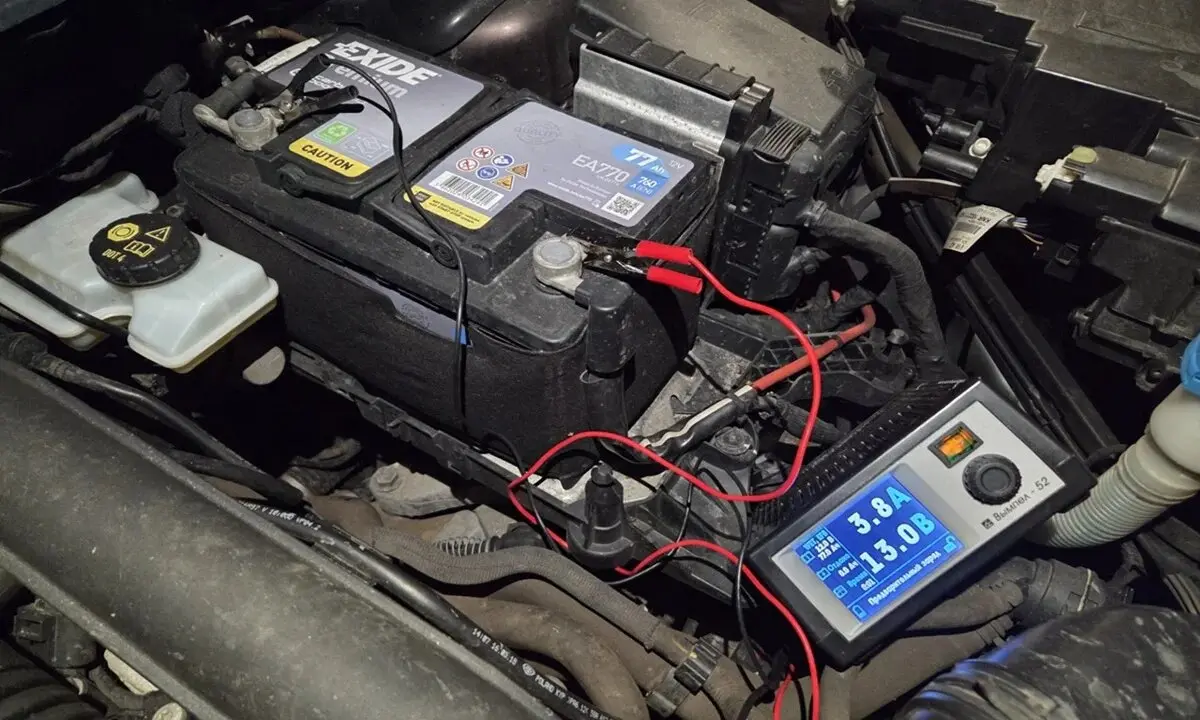

Зарядное устройство показывает ток и напряжение при зарядке аккумулятора под капотом. Фото: 24smi.org

Частые вопросы

Полярность показывает только расположение плюсового вывода. Перед покупкой нужно сверить ещё корпус, клеммы, ёмкость и пусковой ток.

Как понять, у аккумулятора прямая или обратная полярность?

Поверните АКБ клеммами к себе и найдите знаки на корпусе. Плюс слева — прямая полярность, справа — обратная. Цвет колпачка используйте только как подсказку.

Что означает полярность 0 и 1?

В распространённой маркировке 0 означает обратную полярность, 1 — прямую. В каталоге MEGAWATT используются обозначения reverse и direct. Сверьте плюс на корпусе выбранной батареи.

Что означает L на японском аккумуляторе?

В JIS-коде 55D23L буква L означает обратную полярность, R — прямую. Это правило относится только к JIS.

Можно ли поставить аккумулятор другой полярности?

Нет. Провода могут не дотянуться, а подключение наоборот грозит повреждением электрики. Подберите АКБ с нужной полярностью и подходящим корпусом.

Что может сгореть при переполюсовке?

Могут перегореть главный предохранитель и диоды генератора, повредиться электронные блоки и оборудование. После неправильного подключения проверьте силовые цепи, даже если машина продолжает работать.

Европейские автомобили всегда с обратной полярностью?

Нет. Такая полярность встречается часто, но зависит от модели и комплектации. Сверьте каталог подбора с установленной батареей.
